王國林 王漢軍 劉會
（浙江正康實業有限公司，溫州 325025）
摘要：隨著生活水平的不斷提高，人們對供水的關注已經從量的需求向質的要求轉移，直接飲用水已經成為眾多居住者的迫切希望。有專家預言：“直飲水時代已經來臨，水工業即將爆發，直飲水就會像普通家電一樣走進百姓人家、企事業單位”。然而，當前不銹鋼最小是DN15規格管件，而直徑8mm不銹鋼直飲水管件沒有得到開發與生產，終端直飲水管件由PPR或由PE管所替代，既不配套，又不經濟，也不安全，因而小規格的不銹鋼直飲水管件成為直飲水發展的瓶頸，影響到直飲水的發展需要。
為此，筆者將浙江正康實業有限公司在直徑8mm不銹鋼專用直飲水管件開發生產中的技術、品質和配套等問題與大家探討和交流，希望能夠?yàn)楦嗟慕ㄔO(shè)、設計單位和生產企業提供更多的經驗和借鑒，我們并為市場提供更多的8mm不銹鋼直飲水管件管道產品。
關鍵詞： 8mm不銹鋼 直飲水管研發 生產與配套
什么叫直飲水：直飲水直接在用戶終端直接進行凈化，并活化，經過深度凈化處理成可以直接飲用直飲水，直接輸出符合國家現行標準《飲用凈水水質標準》CJ94-2005的要求的飲用水。所用材質必須是衛生安全的不銹鋼材料，符合食品衛生級別，這些水叫直飲水，稱之為健康活水。
一、直飲水與直飲水管道
直飲水因其健康、節能、環保、實用的優勢，刷新了人類健康飲水新模式。它的使用既提高人們生活質量，又有其安全衛生、降低用戶飲用水成本的優點。直飲水的普及必將要求直飲水管道除具備安裝快捷、連接安全可靠外，同時必須具有管路配套、節能環保和美觀高雅等特點。
1、直飲水的演變與發展
“逆滲透”水處理技術起源于美國，最初用于宇航員進入太空對所攜帶的水進行循環凈化飲用，后美國海軍用于海水淡化處理以供將士飲用，20世紀80年代美國開發終端制水設備轉為民用，通過管道給建筑內提供直飲水。在美國、日本等發達國家目前家庭終端凈化產品普及率已高達70%以上，加之不銹鋼直飲水管道健康衛生指數的提高，桶裝水基本被直飲水所取代。當前很多發達國家都在廣泛應用，普及和發展速度之快。
2、我國直飲水發展與未來
直飲水標志著一個國家、一個城市、乃至一棟建筑的現代化水準，也是對一個國家國人整體生活質量的體現。目前，我國在擬在建的火車站、飛機場、汽車站等人口密集的公共場所及重點工程建設中大都有直飲水配套設施。國家發改委與住建部著手規劃在未來的擬在建高層樓盤及行政機關、企事業單位辦公大樓及大型公共場所等項目中均強制要求設計直飲水，將會進入“直飲水時代”。見圖1。
目前，國內大多地區及部分人群對直飲水一知半解，只有部分經濟較為發達的地區使用直飲水這一健康產品。據統計，直飲水終端家庭入戶率最高的城市是深圳，入戶率約在 30%—40%左右；其次是上海、廣州、重慶在30%左右，其它城市仍處于起步階段，存在較大差異。也就是說，我國直飲水的發展將會有一個巨大的發展需求，也將給不銹鋼管件制造企業帶來較大的市場空間。
3、不銹鋼直飲水管件現狀與分析
直飲水已在很多建設項目中已開始使用，目前DN15以上大口徑不銹鋼供水管材管件已配套，但是與之相配套的小規格（直徑8mm）不銹鋼直飲水管材管件開發不盡人意，仍是空白，很多建筑工程直飲水和直飲水機安裝中8mm小規格輸水管仍然使用的是DN15不銹鋼管和PE管。究其原因，一是由于規格小，在模具開發和加工上存在技術瓶頸；二是生產過程進度較慢，產量低；三是生產成本偏高等問題，所以很多企業更多考慮到生產和效益。另外與小規格管件相配套的水嘴、閥門等也不盡完善，從而直接影響到不銹鋼直飲水管道的發展。
二、不銹鋼直飲水管的特點和使用
不銹鋼是公認可以植入體內的健康材料，在發達國家已得到廣泛應用，不銹鋼供水管是替代鐵件和塑料件的“終極產品”，被公認為最環保、最先進、最科學的產品，更是用于直飲水管道最可靠的材料。
1、我國直飲水管使用情況
據資料統計，自2000年以來，直飲水已開始應用于高擋建筑、大樓的改造、居民住宅、賓館醫院等。國內許多標志性建筑如北京人民大會堂、國家財政部大樓、上海新國際博覽中心、廣州國際會展中心、廣州本田汽車有限公司、廣州大學城等的直飲水、自來水或冷熱水工程都使用不銹鋼直飲水管道。但最小規格使用的是DN15管件，小規格管件沒有得到開發與生產。
浙江正康實業有限公司多年來還向北京奧運會、廣州亞運會、上海世博會等大型工程，以及北京、上海和江蘇昆山市高擋寫字樓建筑提供了薄壁不銹鋼直飲水管道。
2、小規格不銹鋼直飲水管的特點

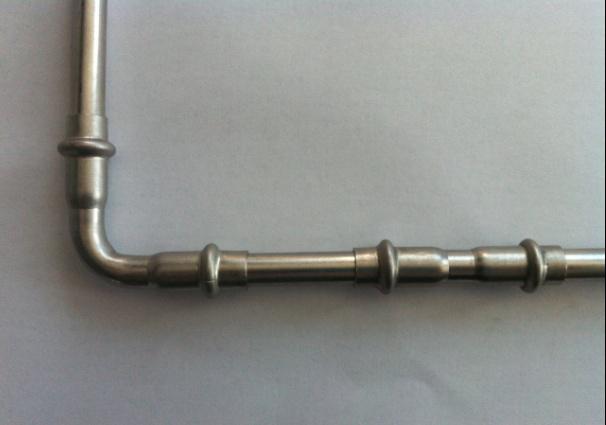

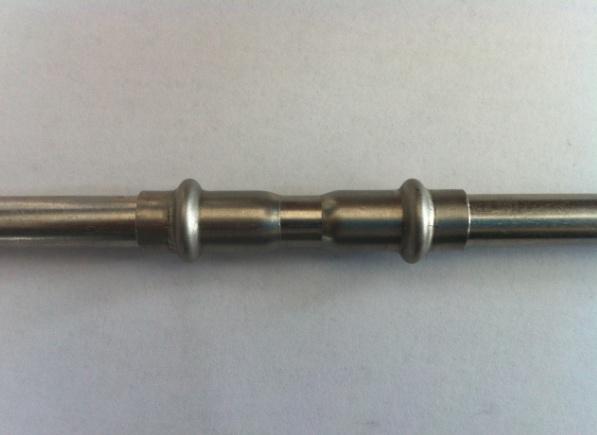

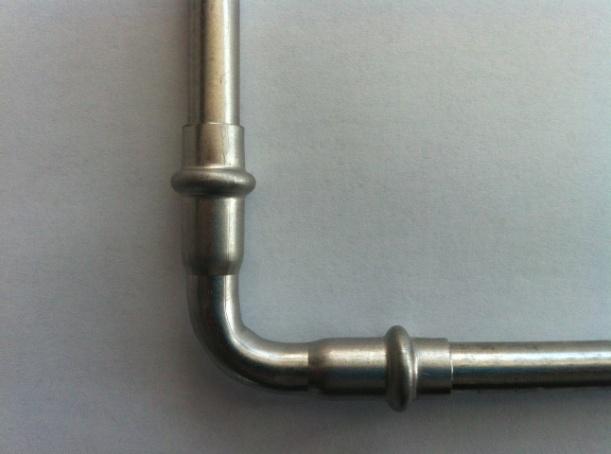

浙江正康實業有限公司2012年對直徑8mm專用直飲水管材管件的開發（雙卡壓），完成了不銹鋼管道規格從大到小的配套，形成了最為合理的直飲水供給管路，取代了用DN15不銹鋼管、PPR和PE管。見圖3。其優點為：

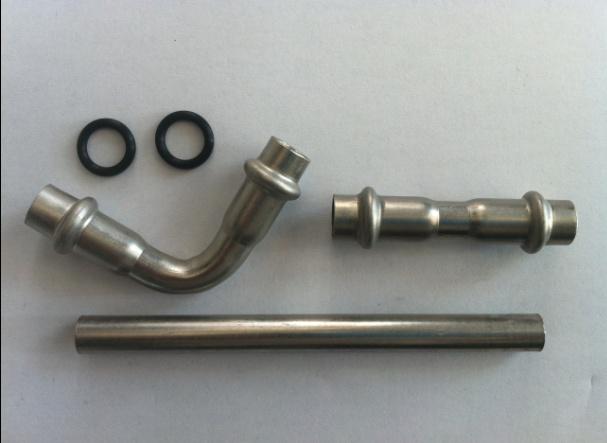

圖3 直徑8mm90°彎頭、直通與密封圈
（1） 能有效的節約材料。以當前使用DN15管件材料為例，直徑尺寸為15.9mm，厚度為0.8mm，重量為300克/米。使用小規格后直徑為8mm，厚度為0.6mm，重量為100克/米，從使用材料上節省三分之二左右，經濟性好。
（2）能實現更大的節水。一般直飲水不需要大的流量，就能滿足于飲用水的使用就行，改用8mm管道后可以減少水的浪費，從循環網到室內飲水機，管路長度平均10米以上，如10米的８mm直飲水管，存水量為352l（0.352kg)；而直徑15.9mm水管存水量為1626l（1.626kg）。15.9mm規格水管的存水量比8mm多1.274kg，每天放棄隔夜水，每戶每年多浪費水資源458.6kg，以一個中型城市50萬戶計算，可節約水資源22.93萬立方/年，40個城市一年就可以省下一個西湖水量。中國是一個缺水國家，在項目的設計和使用中首要考慮到水資源。
（3）適合冷熱水交替使用。不銹鋼具有耐高溫（196—800℃）和冷熱交替使用不會變形的特點，對水質不會產生影響�？朔髓F管和PE管遇高溫和冷熱水交替產生變形和化學變化。
（4）滿足室內豪華之要求。如果采用嵌入式使用，不需要維護和管道更新，如采用明管安裝也顯高擋豪華，是建筑工程和企事業單位首選材料。
（5）可替代8mm規格的PE管。使直飲水管道更加合理，同時符合直飲水專用水嘴額定的0.04—0.06升/秒的流量、自由出水不小于0.03MPa（壓力）的要求，其次可減少在輸水過程對水的化學污染。
三、8mm直飲水管件研發與生產
目前，從我公司已經研制生產的小規格（8mm）直飲水管材管件來看，它的要求比大規格產品更高，從模具制作到生產工藝，從技術要求到產品質量都有所不同，需要突破生產加工的技術瓶頸，使管件生產更加完善，達到成熟的生產工藝，形成批量生產，加快專用直飲水管材管件配套進程。
1、完善生產工藝，達到技術要求。由于規格小，在研發過程要考慮三項指標：尺寸達標、外形美觀、工藝合理。首先確定工藝、材料、模具和加工方法，不斷改進完善，突破技術瓶頸，形成成熟的生產工藝。這就需要企業在研制過程不斷試驗、創新和領悟。經過對生產的8mm管材管件的壓力試驗，可承受4MPa壓力，完全超過直飲水壓力要求。
2、模具的精度要求提高。８mm管件因?yàn)樾�，�?duì)模具加工有一定要求，一是模具材料應使用合金工具鋼；二要進行加硬處理（淬火時加低溫回火的方式），硬度要求在60—63HRC，模具壽命可達60萬模以上，確保了使用強度與壽命。
３、克服生產加工中的難度。由于規格小，在生產過程中工件的拿放比一般產品困難，產量不高，需要員工全神貫注，因此要求車間管理人員經常檢查，并加強對品質的檢驗；其次，直徑８mm管件在安裝密封圈時十分困難，需要有一定的耐心和技巧，我們正在采用更加有效的機械安裝方式，提高效率，降低成本。
４、管材的選用與加工。目前直徑8mm規格的管材是由DN10管材拉伸、成型等工藝而成，由于機械力的作用，金屬分子結構會發生變化，造成材料硬度增加，給生產加工帶來一定難度，如果工藝和操作不當會給管件尺寸和外觀帶來影響，生產企業在生產中須加以研究和掌握。
5、要進行固溶處理。一是消除管件冷加工過程中的改性現象，使硬度還原到200—220HV，安裝更加方便、安全；二是恢復管件生產過程的應力和晶間變化，增強防腐能力；三是通過冷加工后，變形度和磁性也相應增大，通過固溶可去除由于加工過程帶來的磁性，穩定奧氏體組織；四是還原不銹鋼材料表面的自然的光亮。
四、管件的連接與配套
不銹鋼直徑8mm規格雙卡壓管材管件生產后，使直飲水的管道從大口徑到小規格齊全，形成了完整合理的直飲水供水管路；我們還對直飲水所需要的閥門、水嘴進行了配套。從而形成規格齊全、配套、衛生安全和美觀豪華的直飲水管路系統。
1、管道的連接。8mm不銹鋼管件與直飲水終端制水設備連接，與直飲水機連接，以及與樓層分戶等連接問題：（1）可以通過異徑三通、直通、閥門將8mm不銹鋼水管與水處理終端制水設備和飲水機連接；（2）在建筑樓層大口徑管道通過異徑三通與8mm不銹鋼管件連接，將8mm直飲水多管路分別輸送到各住戶中。形成安全衛生、美觀豪華的綜合功能。
2、直飲水管路的配套
（1）閥門的配套。我公司利用溫州閥門集散地的區域優勢，用1/2或者3/8的閥門來配套飲水機或者終端制水設備。見圖4為配套的閥門。

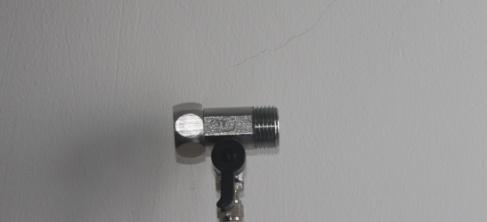

4 配套閥門

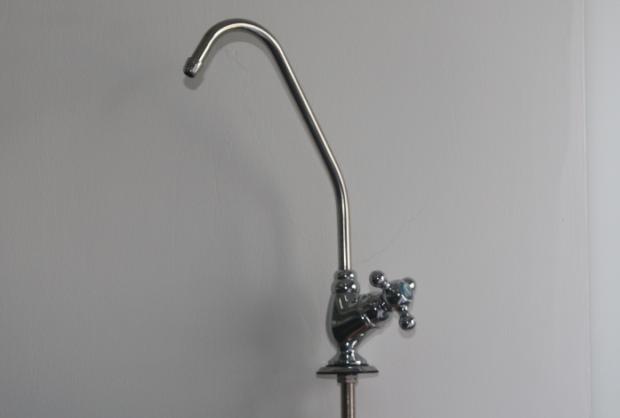

（2 ）水嘴的配套�？梢詾榉盅b到各戶的（8mm）直飲水管配備所需要的水嘴，達到衛生、美觀豪華要求。圖6為出水口，圖5為三通閥門。

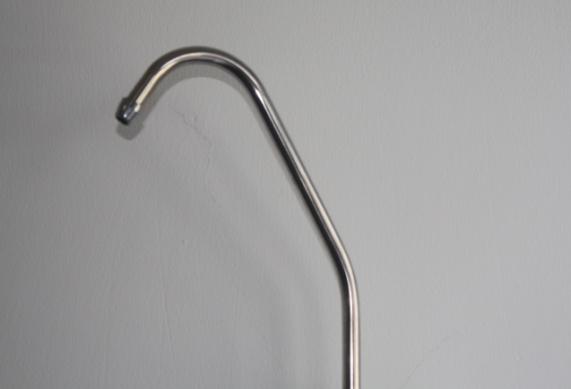

圖5 三通閥門 圖6 出水口
（3）卡壓工具的制作。我公司在安裝工具上開發定制了8mm規格的卡壓鉗口，達到安裝方便快捷、經久耐用的要求。在安裝過程認真仔細，管件管材必須與鉗口垂直，保證安裝質量。
四、小結
不銹鋼直徑8mm管件的開發，為人們提供了衛生、健康和安全的飲水管道，將會給直飲水的發展帶來巨大的促進作用。
1、開發小規格管件能滿足直飲水的要求，也符合國家環保衛生、節能減排的政策要求。
2、具有衛生安全、美觀豪華等優異性能。
3、 做好直飲水管配套的輔件供給，是直飲水管路發展必然要求。
4、開發對應的8mm液壓工具和鉗口，達到方便快捷、經久耐用的要求。
