文章標題：關于精密鑄造金屬管件轉型生產的相關技術

江蘇艾尼管路系統有限公司

原著：沈金忠  謝祥輝

我公司生產研發的旋壓式管件，一直以來采用的是精密鑄造生產工藝。隨著社會環保意識的增強，國家環保方面不斷加大監察力度，越來越多的生產企業面臨著生產模式的轉換和技改。管件行業內精密鑄造工藝生產的企業面臨著巨大的壓力。同時精密鑄造生產工藝周期長、產能低、生產成本高。為此我公司經過技改研發，成功將原精密鑄造生產工藝的管件，轉型為機械擴張綜合焊接的生產工藝。此工藝不僅無環境污染，且生產成本低、產能高、生產周期短，還可實現智能化生產。下面根據規格型號類別，我們將其劃分為四個篇幅描述。

第一篇：DN15至DN25


該規格型號段，我們將其設計為機械擴張綜合焊接技術來實現管件的生產。見下圖1-1

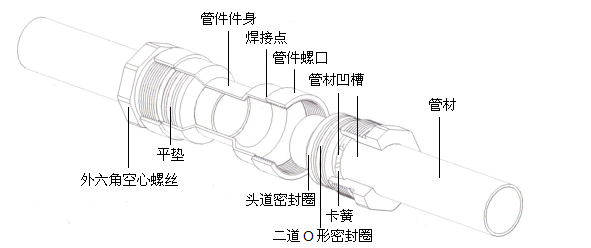

圖1-1

生產工藝：

1、管件件身部分，采用相同型號的國標管材，利用機械擴張?jiān)O(shè)備將其兩端加工成圖紙形狀；

2、管件螺口，根據圖紙要求定制無縫鋼管，按圖紙尺寸切割至需要寬度，并車加工出內螺紋；

3、外六角空心螺絲，同樣根據圖紙要求定制外六角無縫鋼管，并按圖紙尺寸切割至需要寬度，車加工出需要的螺紋和內腔；

4、將管件螺口和管件件身焊接在一起，形成完整的管件。

5、卡簧、平墊、密封圈等標準件，由各標準件廠家提供。

工作原理：

先將管材端部通過壓槽工具壓制出一圈凹槽，然后依次套入外六角空心螺絲、卡簧、平墊、二道O形密封圈、平墊、頭道密封圈等，卡簧嵌入管材上壓制出的凹槽內，并被外六角空心螺絲的內腔所管制，使管材在受到外力的拉力作用下無法脫離外六角空心螺絲的腔體。將外六角空心螺絲與管件兩端的螺口相對接，擰緊外六角空心螺絲使其壓迫密封圈與管件密封腔相貼和，從而達到密封的效果。見圖1-2

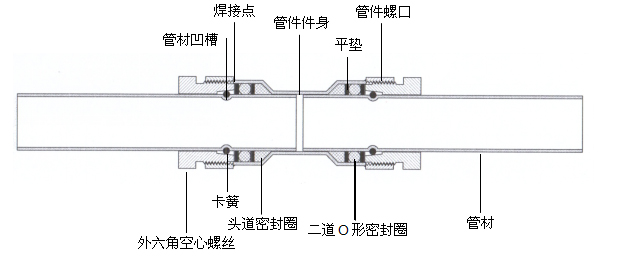

圖1-2

第二篇：DN32至DN100

該規格型號段，我們摒棄了焊接技術，管件生產過程更簡單化。見下圖2-1

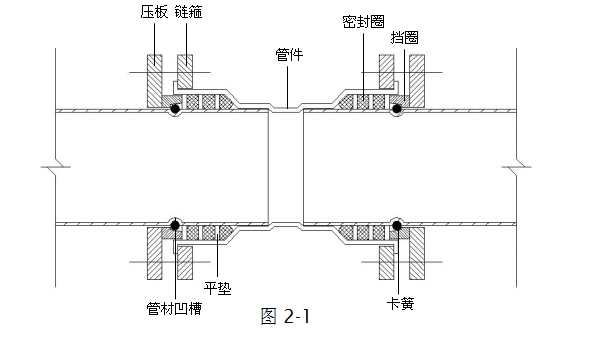

圖2-1

生產工藝：

1、管件部分，采用相同型號的國標管材，利用機械擴張?jiān)O(shè)備將其兩端加工成圖紙形狀；

2、擋圈，根據圖紙要求定制無縫鋼管，按圖紙尺寸切割至需要寬度，并車加工出圖紙尺寸要求；

3、鏈箍與壓板，根據圖紙要求截面形狀，定制金屬成型型材，按需求寬度切割即可。鏈箍1起壓制作用，裁切時可相應厚些，鏈箍2起拉桿作用，裁切時可相應薄些，鏈箍1、鏈箍2孔內均攻螺紋與螺絲相對接。

工作原理：

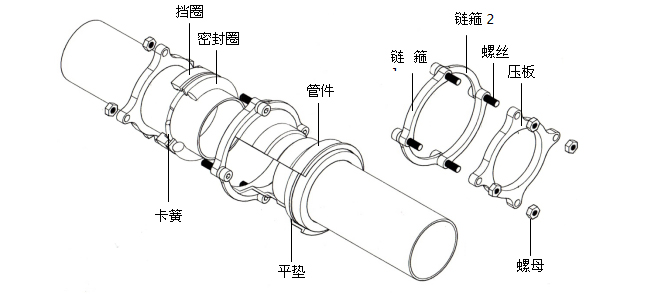

先將管材端部通過壓槽工具壓制出一圈凹槽，然后依次套入壓板、擋圈、卡簧、平墊、密封圈等，卡簧嵌入管材上壓制出的凹槽內，并被擋圈的內腔所管制，使管材在受到外力的拉力作用下無法脫離擋圈的腔體。將壓板孔與管件內側的鏈箍螺絲口相對接，擰緊螺母使壓板壓迫擋圈，將壓力傳遞至平墊、密封圈，使密封圈與管件密封腔相貼和，從而達到密封的效果。見圖1-2

根據客戶使用要求可以分單道密封管件，如下圖2-2；或多道密封管件，如下圖2-3

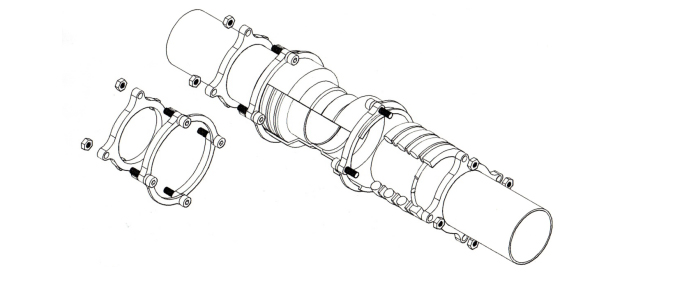

圖2-2

圖2-3

第三篇：DN100以上

該規格型號段，我們采取了法蘭盤的密封連接工藝，但也是摒棄了安裝時焊接工藝部分，使施工更方便更安全，也無需后期焊縫處理。并且可以隨時對管路進行維護。見下圖3-1

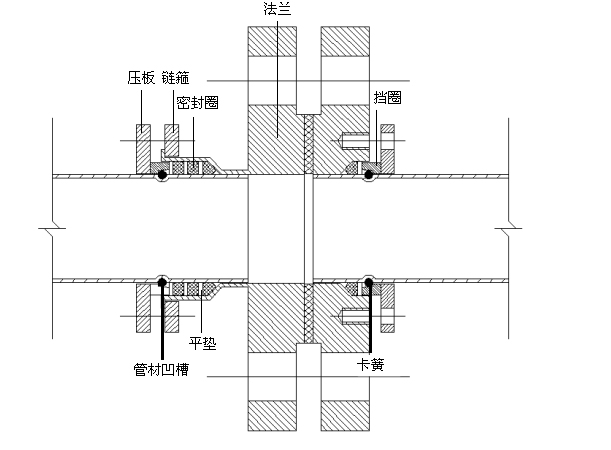

圖3-1

生產工藝一：

1、左側技術用于多道密封環境下使用；

2、管件部分，采用相同型號的國標管材，利用機械擴張?jiān)O(shè)備將其加工成圖紙形狀，并焊于法蘭盤上；

3、擋圈，根據圖紙要求定制無縫鋼管，按圖紙尺寸切割至需要寬度，并車加工出圖紙尺寸要求；

4、鏈箍與壓板，根據圖紙要求截面形狀，定制金屬成型型材，按需求寬度切割即可。鏈箍1起壓制作用，裁切時可相應厚些，鏈箍2起拉桿作用，裁切時可相應薄些，鏈箍1、鏈箍2孔內均攻螺紋與螺絲相對接。

生產工藝二：

1、右側技術用于單道密封環境下使用；

2、在法蘭盤上直接按圖紙要求車加工出密封腔，與壓板上的孔相對應的位置打孔攻螺絲孔；

3、其余部分與生產工藝一相同。

工作原理：

先將管材端部通過壓槽工具壓制出一圈凹槽，然后依次套入壓板、擋圈、卡簧、平墊、密封圈等，卡簧嵌入管材上壓制出的凹槽內，并被擋圈的內腔所管制，使管材在受到外力的拉力作用下無法脫離擋圈的腔體。

多道密封管件，將壓板孔與管件內側的鏈箍螺絲口相對接，擰緊螺母使壓板壓迫擋圈，將壓力傳遞至平墊、密封圈，使密封圈與管件密封腔相貼和，從而達到密封的效果。見圖3-2

單道密封管件，將壓板孔與法蘭盤螺絲口相對接，擰緊螺絲使壓板壓迫擋圈，將壓力傳遞至平墊、密封圈，使密封圈與法蘭密封腔相貼和，從而達到密封的效果。

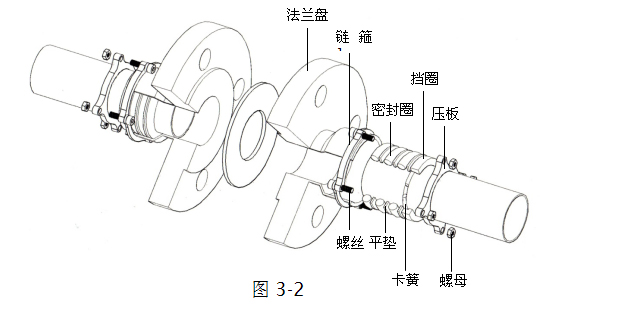

根據客戶使用要求可以分多道密封管件，如下圖3-2；或單道密封管件，如下圖3-3

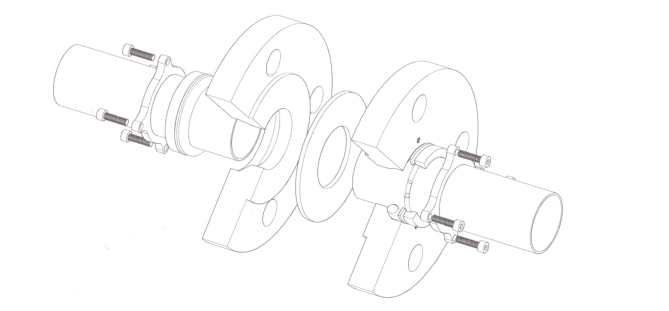

圖3-2

圖3-3

第四篇：DN15至DN25特殊塑性工藝

前三篇幅我們講述了金屬材料管件的技改措施，本篇將在其他材料領域進行拓展。經過大量的試驗，我們自主研發了一種具有高強度、耐高溫、耐老化、抗酸堿性能俱佳的特殊塑性材料，并以該材料為生產原料用于管件的生產。產品除在厚度上厚于金屬管件外，技術結構方面均與原專利技術相同。

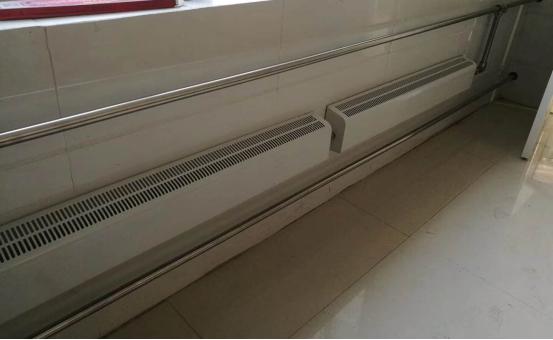

該系列產品主要用于戶型內采暖系統的管路連接，不做飲用水標準使用，可以廣泛用于北方地區的煤改電工程項目，管路系統的管材還是采用金屬制管，這樣在整體造價上低于目前使用的鍍鋅鋼管，且有著鍍鋅鋼管不具備的防銹功能，大大提高了管路的使用壽命，同時降低售后維護成本，也延長了設備主機的使用年限。

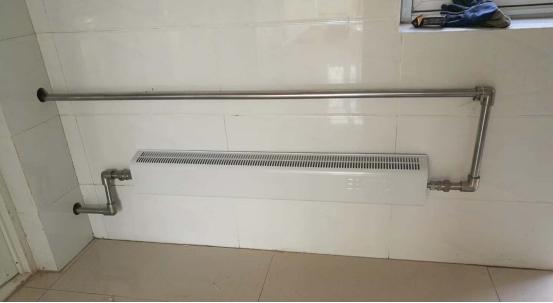

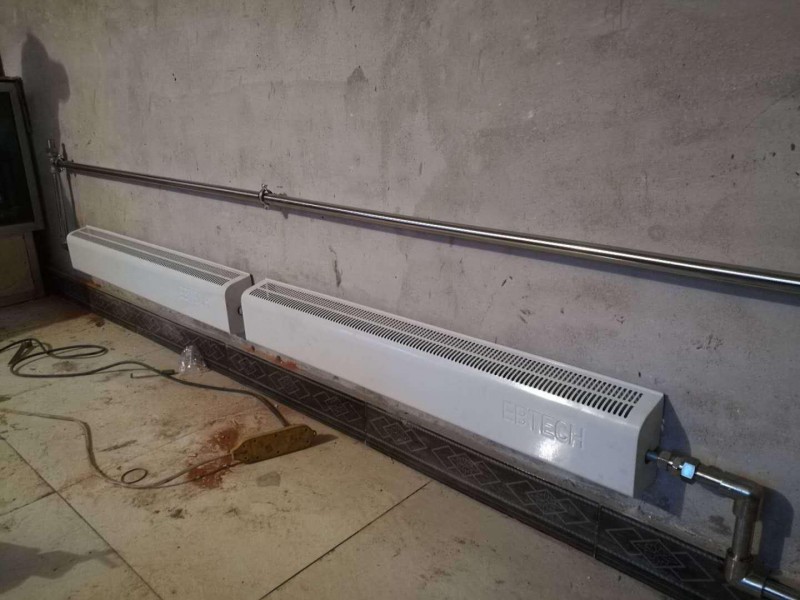

北京煤改電項目實施案例：

以上所述，僅為本技術的具體實施方式，但本技術的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本技術的技術范圍內，根據本技術的技術方案及其構思加以等同替換或改變，都應涵蓋在本技術的保護范圍之內。

如對本技術有合作意向的可以來電洽談，共同開發不銹鋼管道市場。

江蘇艾尼管路系統有限公司

聯系電話：18796976767
